آموزش تست سنسور اکسیژن خودرو | راهنمای کامل و عملی برای مکانیک‌ها و برق‌کارها
تست سنسور اکسیژن خودرو (O2 Sensor) برای بررسی سلامت و عملکرد صحیح این قطعه حیاتی در تنظیم مصرف سوخت و کاهش آلایندگی انجام می‌شود. سنسور اکسیژن وظیفه دارد میزان اکسیژن موجود در گازهای خروجی اگزوز را اندازه‌گیری کند تا ECU (کامپیوتر خودرو) بتواند نسبت سوخت به هوا را تنظیم نماید. برای تست آن مراحل زیر به‌کار می‌رود:
بخش اول: مقدمه – چرا سنسور اکسیژن مهم‌ترین چشم ECU است؟
سنسور اکسیژن یا O2 Sensor یکی از مهم‌ترین قطعات در سیستم انژکتوری خودرو است. این سنسور میزان اکسیژن باقی‌مانده در دود خروجی موتور را اندازه‌گیری می‌کند و به ECU گزارش می‌دهد. سپس ECU با توجه به این داده‌ها:
- میزان پاشش سوخت
- نسبت سوخت به هوا (Air/Fuel Ratio)
- عملکرد مبدل کاتالیست
- کنترل آلایندگی
را تنظیم می‌کند.
✅ اگر سنسور اکسیژن درست کار نکند، خودرو دچار مشکلاتی مثل:
- مصرف سوخت بالا
- ریپ زدن
- روشن شدن چراغ چک
- افت شتاب و قدرت
- رد شدن در معاینه فنی
می‌شود.
انواع سنسور اکسیژن خودرو
در خودروهای مختلف، بسته به مدل و برند، از یک تا چهار عدد سنسور اکسیژن استفاده می‌شود.
???? طبقه‌بندی بر اساس عملکرد:
| نوع سنسور | توضیح | خودروهای رایج |
|---|---|---|
| Narrowband | ولتاژ بین ۰.۱ تا ۰.۹ ولت؛ فقط غنی یا رقیق بودن را تشخیص می‌دهد | پژو، پراید، تیبا، چینی‌ها |
| Wideband | ولتاژ و جریان را با دقت بالا گزارش می‌دهد؛ نسبت دقیق AFR | خودروهای خارجی، بنز، BMW، مزدا |
???? طبقه‌بندی بر اساس محل نصب:
| محل نصب | نام رایج | توضیح |
|---|---|---|
| قبل از کاتالیست | O2 Sensor 1 یا Upstream | تعیین مقدار سوخت ورودی |
| بعد از کاتالیست | O2 Sensor 2 یا Downstream | نظارت بر عملکرد کاتالیزور |
???? خودروهایی مانند پژو ۲۰۶ تیپ ۵ یا دنا معمولاً دو عدد سنسور دارند (قبل و بعد از کاتالیست).
حالا وارد بخش دوم مقاله می‌شویم که در آن بررسی می‌کنیم:
- نشانه‌های خرابی سنسور اکسیژن
- نحوه اثر آن روی مصرف سوخت، عملکرد موتور و آلایندگی
- چه زمان‌هایی تست سنسور لازم است
بخش دوم: علائم خرابی سنسور اکسیژن خودرو

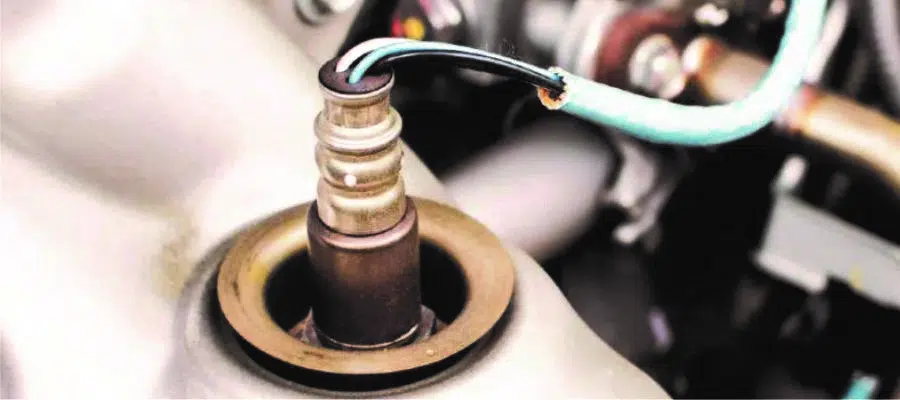

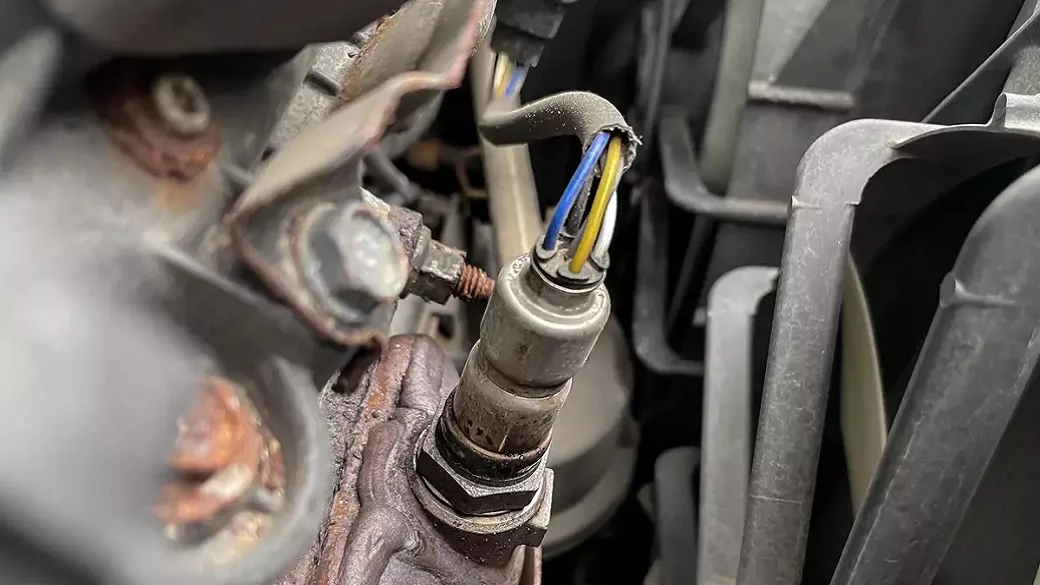

علائم و نشانه های خرابی سنسور اکسیژن
???? سنسور اکسیژن خراب چگونه عمل می‌کند؟
وقتی سنسور اکسیژن (O2 Sensor) به‌درستی کار نکند، اطلاعات غلط به ECU می‌دهد. این موضوع باعث می‌شود مخلوط سوخت و هوا (AFR) نادرست تنظیم شود و در نتیجه:
- موتور یا خیلی غنی (پر سوخت)
- یا خیلی رقیق (کم سوخت)
کار کند. هر دو حالت منجر به عملکرد نامناسب و مصرف زیاد می‌شود.
⚠️ رایج‌ترین علائم خرابی سنسور اکسیژن
| علامت | توضیحات | احتمال خطا |
|---|---|---|
| افزایش مصرف سوخت | ECU فکر می‌کند سوخت کم است و بیشتر می‌پاشد | زیاد |
| بد روشن شدن موتور در سردی | مخلوط خیلی غنی یا خیلی رقیق | متوسط |
| افت شتاب و قدرت | احتراق ناکامل به‌دلیل مخلوط اشتباه | بالا |
| ریپ زدن در گاز دادن | ECU در حالت اضطراری کار می‌کند | بالا |
| روشن شدن چراغ چک (Check Engine) | همراه با کد خطای O2 Sensor | بسیار بالا |
| بوی سوخت خام از اگزوز | ناشی از غنی بودن مخلوط یا احتراق ناقص | متوسط |
| رد شدن در معاینه فنی | آلایندگی بالا در تست گازهای خروجی | بالا |
???? نکته تخصصی:
اگر چراغ چک روشن شده، احتمالاً کدهای خطای P0130 تا P0175 ظاهر می‌شوند که به سنسور اکسیژن یا مخلوط سوخت و هوا مربوط هستند.
???? چه زمانی سنسور اکسیژن را تست کنیم؟
- هر زمان چراغ چک با کدهای مرتبط ظاهر شد
- در سرویس دوره‌ای ۶۰ تا ۹۰ هزار کیلومتر
- پس از تعویض کاتالیست یا شمع و وایر
- در صورت مصرف سوخت غیرعادی
- هنگام تست آلایندگی و ریجکت شدن در معاینه فنی
- هنگام صدای انفجار در اگزوز (Backfire)
بخش سوم: آموزش کامل تست سنسور اکسیژن با مولتی‌متر، دیاگ و اسیلوسکوپ
تعمیر سنسور اکسیژن با یک مقاومت
بررسی سلامت سنسور اکسیژن، نیاز به دانش پایه برق خودرو و دسترسی به ابزار مناسب دارد. خوشبختانه در خودروهای ایرانی و حتی بسیاری از چینی‌ها، می‌توان با مولتی‌متر دیجیتال ساده نیز وضعیت عملکرد آن را سنجید.

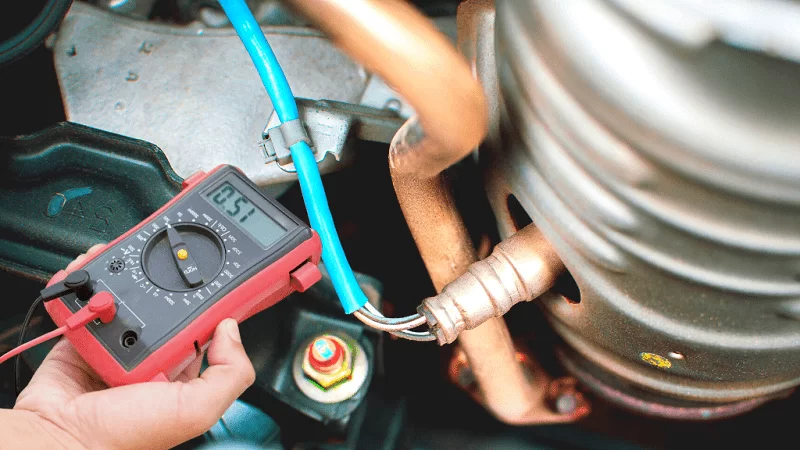

???? روش اول: تست سنسور اکسیژن با مولتی‌متر
لوازم مورد نیاز:
- مولتی‌متر دیجیتال با امکان اندازه‌گیری ولتاژ DC
- اطلاعات سوکت و رنگ سیم‌های سنسور
- دانش پایه تشخیص سیم سیگنال (Signal) و هیتر (Heater)
مراحل تست:
- یافتن سنسور
معمولاً سنسور روی منیفولد دود یا قبل از کاتالیست نصب شده. خودروهایی با دو سنسور، یکی قبل و یکی بعد از کاتالیست دارند. - شناسایی سیم‌ها
- سیم سیگنال (اغلب مشکی یا سفید)
- سیم‌های تغذیه هیتر (معمولاً دو عدد و خاکستری‌رنگ)
- سیم زمین (مشکی یا قهوه‌ای)
- روشن کردن موتور و تنظیم مولتی‌متر روی ولتاژ DC (0–1V)
- پراب قرمز به سیم سیگنال و پراب مشکی به بدنه (بدون جدا کردن سوکت)
- مشاهده ولتاژ نوسانی بین 0.1 تا 0.9 ولت در هر ثانیه (در سنسور narrowband سالم)
✅ تفسیر نتایج:
| ولتاژ مشاهده‌شده | وضعیت سنسور | توضیح |
|---|---|---|
| ۰.۴ تا ۰.۶ نوسان در ثانیه | سالم و فعال | ECU به‌درستی مخلوط را تنظیم می‌کند |
| ثابت روی ۰.۱ یا ۰.۹ ولت | خراب یا قطع | سنسور یا سیم‌کشی معیوب است |
| صفر ولت | سنسور مرده یا اتصال قطع شده | نیاز به تعویض |
| ولتاژ خیلی بالا (مثلاً ۴ ولت) | تست اشتباه یا سنسور wideband | باید روش تست تغییر یابد |
???? تست هیتر سنسور (گرم‌کن داخلی)
برای سنسورهای گرم‌شونده، دو سیم مخصوص هیتر دارند. بدون کارکرد هیتر، در هوای سرد سنسور دیر فعال می‌شود.
مراحل:
- مولتی‌متر را روی اندازه‌گیری مقاومت (Ω) قرار دهید
- پراب‌ها را به دو سیم هیتر بزنید
- مقاومت باید بین ۵ تا ۱۵ اهم باشد (بسته به برند و نوع)
???? روش دوم: تست با دیاگ (Scanner OBD2)
استفاده از دستگاه دیاگ راهی دقیق‌تر برای بررسی عملکرد سنسور است.
مراحل تست:
- اتصال دیاگ به سوکت OBD2
- انتخاب ECU موتور
- مشاهده پارامتر “O2 Sensor Voltage”
- بررسی نوسان ولتاژ سنسور در حالت درجا و شتاب ناگهانی
???? اگر نوسان کند، ثابت یا غیرمعمول باشد، سنسور نیاز به بررسی دارد.
???? روش سوم: تست پیشرفته با اسیلوسکوپ
در خودروهای خارجی یا برای تست سنسور wideband، استفاده از اسیلوسکوپ بهترین راه است.
مزایا:
- بررسی سرعت واکنش
- تحلیل دقیق شکل موج
- تشخیص کندی عملکرد یا دیلی در پاسخ‌دهی سنسور
- نمایش پایداری پالس خروجی
حالا وارد بخش چهارم مقاله می‌شویم که به بررسی:
- تفاوت سنسور اکسیژن در خودروهای ایرانی، چینی و خارجی
- برندهای رایج سنسور
- نکات مهم در نگهداری، تمیز کردن و تعویض سنسور
- پرسش‌های تخصصی هنگام تعویض
بخش چهارم: تفاوت‌ها، نگهداری و تعویض سنسور اکسیژن در خودروهای مختلف

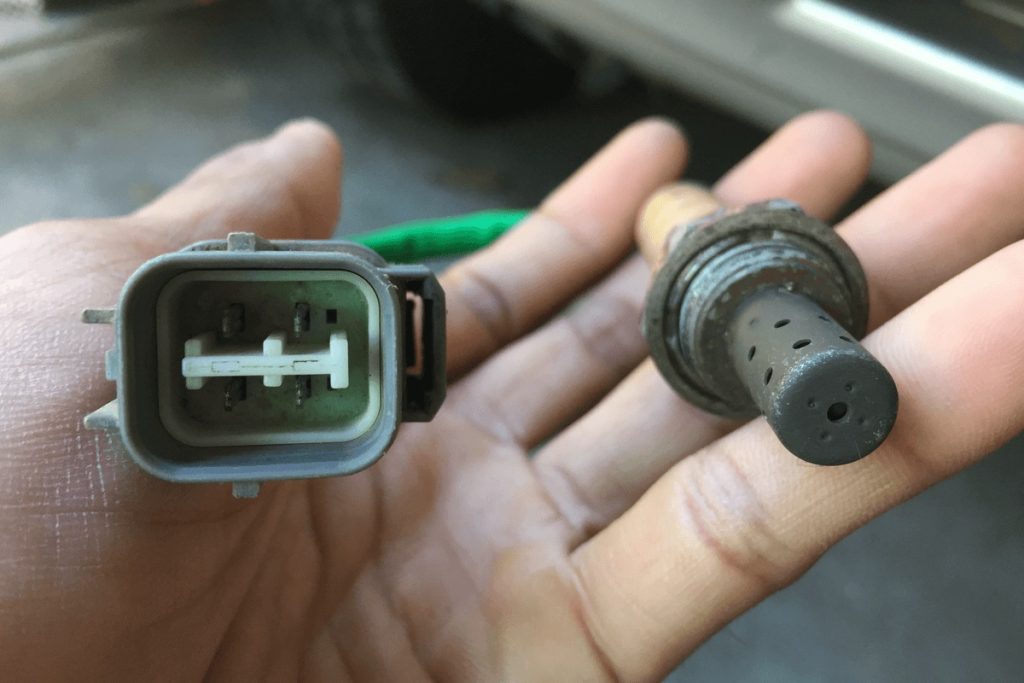

تعمیر سنسور اکسیژن با یک مقاومت
???? تفاوت عملکرد و ساختار سنسور اکسیژن در خودروها
???? خودروهای ایرانی (پراید، پژو، سمند)
- اغلب از سنسور narrowband دو یا چهار سیمه استفاده می‌کنند.
- حساسیت پایین‌تر به دقت AFR
- بیشتر روی خودروهای یورو ۲ و ۳
- برندهای رایج: ساژم، زیمنس، ایساکو، صبا باتری
???? خودروهای چینی (جک، لیفان، ام‌وی‌ام، چری)
- معمولاً از سنسورهای چهار سیمه استفاده می‌شود.
- در خودروهای یورو ۴ و ۵، ECU حساس‌تر به تغییرات است.
- سنسورهای بوش یا Denso چینی در آن‌ها نصب می‌شود.
- معمولاً خرابی سنسور با کد P0130 یا P0135 دیده می‌شود.
???? خودروهای خارجی (تویوتا، مزدا، بنز، BMW)
- استفاده از wideband sensor با عملکرد دیجیتال دقیق
- نیاز به کالیبراسیون نرم‌افزاری پس از تعویض
- در بعضی خودروها دو سنسور قبل و بعد از کاتالیزور نصب است
- دیاگ برند برای بررسی دقیق نیاز است (ISTA، GDS، Xentry و…)
???? آیا می‌توان سنسور اکسیژن را تمیز کرد؟
بله، ولی با شرایط:
| مورد | قابل تمیز شدن؟ | روش |
|---|---|---|
| آلودگی سطحی یا دوده | بله | با اسپری انژکتور یا بنزین |
| گرفتگی شدید یا آسیب‌دیدگی | خیر | نیاز به تعویض دارد |
| سنسورهای wideband یا دیجیتال | به‌هیچ‌وجه | نباید تمیز یا دستکاری شوند |
???? تمیزکاری فقط یک راه‌حل موقتی است. در اغلب موارد، تعویض سنسور بهترین گزینه است.
???? نکات مهم هنگام تعویض سنسور اکسیژن
- همیشه از سنسور اصلی یا OEM استفاده کنید (مخصوصاً در خودروهای خارجی)
- اگر خودرو دو سنسور دارد، هر دو باید از برند یکسان باشند
- هنگام نصب، از آچار مخصوص سنسور اکسیژن استفاده کنید تا رزوه آسیب نبیند
- پس از تعویض در خودروهای ECU حساس، کد خطا باید پاک شود و دیاگ زده شود
- از خمیر رزوه مخصوص استفاده کنید، ولی فقط روی رزوه، نه نوک سنسور
- مطمئن شوید سنسور متناسب با ECU خودرو شماست (ولتاژ و مقاومت هیتر)
???? هزینه تعویض سنسور اکسیژن در بازار ایران (۱۴۰۳–۱۴۰۴)
| نوع خودرو | قیمت سنسور (تومان) | اجرت نصب (تومان) |
|---|---|---|
| پراید / تیبا | ۳۰۰ تا ۸۰۰ هزار | ۱۵۰ تا ۳۰۰ هزار |
| پژو ۲۰۶ / پارس | ۷۰۰ تا ۱.۵ میلیون | ۲۵۰ تا ۵۰۰ هزار |
| ام‌وی‌ام / جک | ۱.۲ تا ۲.۵ میلیون | ۳۵۰ تا ۷۰۰ هزار |
| مزدا / تویوتا | ۲ تا ۵ میلیون | ۵۰۰ تا ۹۰۰ هزار |
| BMW / بنز | ۴ تا ۱۲ میلیون | ۱ تا ۱.۵ میلیون |
???? گران بودن دلیل تعویض نکردن نیست؛ خرابی سنسور ممکن است باعث سوختن کاتالیزور یا حتی خرابی موتور شود.
مطلب مرتبط:
❓ سؤالات متداول (FAQ)
چگونه بفهمیم سنسور اکسیژن خراب شده است؟
اگر چراغ چک روشن است، مصرف سوخت بالا رفته، خودرو ریپ می‌زند یا بوی بنزین خام حس می‌شود، احتمال خرابی سنسور اکسیژن بالاست. بهترین روش تشخیص، دیاگ و تست ولتاژ با مولتی‌متر است.
آیا سنسور اکسیژن قابل تعمیر است؟
خیر. سنسور اکسیژن قطعه‌ای مصرفی است. در صورت خرابی یا عملکرد ضعیف، باید تعویض شود.
هر چند وقت باید سنسور اکسیژن را تعویض کرد؟
در خودروهای ایرانی، حدود هر ۶۰ تا ۹۰ هزار کیلومتر و در خودروهای خارجی حدود ۱۰۰ تا ۱۵۰ هزار کیلومتر (بسته به کیفیت سوخت و کارکرد خودرو).
آیا می‌توان از سنسور اکسیژن چینی یا متفرقه استفاده کرد؟
در خودروهای داخلی شاید جواب دهد، ولی در خودروهای چینی و خارجی توصیه نمی‌شود. ممکن است منجر به خطای ECU یا مصرف بالای سوخت شود.
آیا پس از تعویض سنسور باید دیاگ زد؟
بله. در بسیاری از خودروها لازم است کد خطای قبلی پاک شود تا ECU عملکرد صحیح سنسور جدید را ثبت کند.
