یکی از الزامات اساسی انسان، دسترسی به آب گرم بهداشتی و ایجاد گرما در محیط کار یا زندگی است. در گذشته، این نیاز به طرق مختلفی مانند کرسی‌های ذغالی و بخاری‌های چوبی، برقی و نفتی برطرف می‌شد. اما امروزه این نیازها با استفاده از پکیج‌های دیواری تامین می‌گردد.

آشنایی با قطعات پکیج

پکیج‌ها به دلیل ویژگی‌های خاص خود، به عنوان یکی از محبوب‌ترین سیستم‌های گرمایش شناخته می‌شوند. پکیج‌های دیواری دارای ابعاد و حجم‌های بسیار کوچک مشابه با آبگرمکن‌ها هستند.

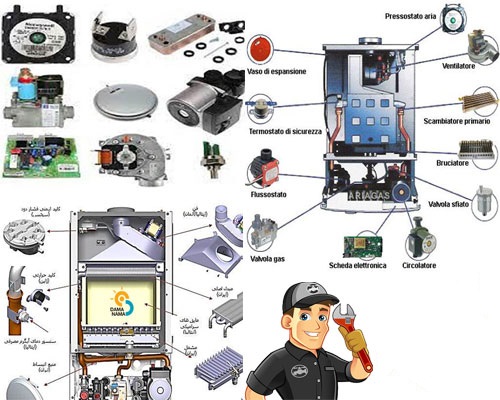

در این مقاله، هدف ما معرفی اجزای پکیج دیواری و وظایف هر کدام از آن‌هاست. این اطلاعات به شما کمک می‌کند تا در صورتی که روزی تصمیم به تعمیر یا سرویس پکیج دیواری خود گرفتید، به‌راحتی با قطعات و کارکردهای آن‌ها آشنا شوید و فرآیند تعمیر را آسان‌تر انجام دهید.

معرفی قطعات پکیج دیواری

معرفی قطعات پکیج دیواری

۱-برد پکیج:برد پکیج دیواری به عنوان هسته‌ی مرکزی سیستم عمل کرده و مسئولیت تجزیه و تحلیل داده‌های ورودی و خروجی دستگاه را بر عهده دارد.

معرفی ورودی و خروجی پکیج دیواری

ورودی ها: دوشاخه برق – ترمیستورهای نوع NTC – سوئیچ حرارتی – پتانسیومترها – کلید تنظیم فصل – حسگر شعله – سوئیچ جریان یا فلوسوئیچ

خروجی ها: شیر سه‌راهی – شیر ورودی گاز – پمپ گردش – برد جرقه‌زنی – لامپ هشدار برد جرقه یا ترانس جرقه: این دستگاه برق ۲۲۰ ولت شهری را به ۱۲۰۰۰ ولت تبدیل می‌کند.

روی برد پکیج دیواری چه المان هایی نصب شده است؟

الف – رله : یک کلید الکترومکانیکی به همراه یک سیم‌پیچ و تعدادی کنتاکت طراحی شده است.

ب – ترانس تغذیه : ترانسفورماتور تغذیه: ولتاژ ۲۲۰ ولت AC شهری را به ولتاژهای ۹ ولت و ۱۸ ولت AC تبدیل می‌نماید.

ج – فیوز : در نقطه ورود برق اصلی به دستگاه، یک سیستم حفاظتی وجود دارد که در صورت بروز هرگونه اتصال کوتاه، جریان برق ورودی به برد را قطع می‌کند. این قطعه غیرقابل تعمیر است و باید پس از شناسایی و برطرف کردن عیوب مدار ناشی از اتصالات غیرمجاز یا بار اضافی، تعویض شود.

د – آی سی :به علت حساسیت زیاد قطعات الکترونیکی، ضروری است که ولتاژ تأمین و اجزاء به طور کامل پایدار و یکنواخت باشد و برای دستیابی به این منظور، از IC رگولاتور بهره‌برداری می‌شود.

۲-وریستور:مقاومتی که به ولتاژ وابسته است، برای جلوگیری از آسیب به اجزا و مدارهای الکترونیکی در برابر ولتاژهای غیرعادی به کار می‌رود. این عنصر معمولاً به صورت موازی با مصرف‌کننده در مدار نصب می‌شود.

۳-ترمیستور:مقاومت‌هایی که به تغییرات دما حساس هستند، از مواد نیمه‌رسانا ساخته می‌شوند. ترمیستورها به دو دسته تقسیم می‌شوند: ۱ – ترمیستورهایی با ضریب حرارتی مثبت (PTC) که در آن‌ها مقدار مقاومت با افزایش دما افزایش می‌یابد. ۲ – ترمیستورهایی با ضریب حرارتی منفی (NTC) که در این حالت، میزان مقاومت با کاهش دما کاهش پیدا می‌کند.

۴-فلوسویچ یا کلید جریان:در مسیر ورودی آب به رادیاتور دیواری، یک وسیله وجود دارد که مشابه یک کلید عمل کرده و جریان برق را قطع و وصل می‌کند. درون این فلوسویچ، قطع‌کننده‌های شناوری تعبیه شده است که قابلیت حرکت به سمت بالا و پایین را دارند.

  ۵-برد جرقه:وظیفه چندین برابر کردن ولتاژ ورودی و انتقال آن به مشعل بر عهده دارد. از آنجا که بدنه مشعل از جنس Erth است و ولتاژ تقریباً V۱۲۰۰۰ در فاصله‌ای کمتر از CM۱ موجب ایجاد قوس الکتریکی در پره‌های مشعل می‌شود، در صورت وجود گاز، شعله‌ای نیز در مشعل به وجود خواهد آمد.

۶- شیرسه طرفه:یکی از اجزای پکیج دیواری، شیر سه راهه است که وظیفه آن تغییر مسیر جریان آبگرم از مدار رادیاتور به مدار آبگرم مصرفی می‌باشد.

۷-پمپ خطی یا پمپ سیرکولاسیون:برای جبران کاهش فشار در سیستم گرمایش و جریان آب گرم در مدار بسته، از این پمپ بهره گرفته می‌شود. این پمپ با استفاده از یک خازن که به صورت سری در مدار الکتریکی آن قرار دارد، فعال می‌شود.

۸-شیر پرکن پکیج:این شیر به منظور تامین آب سیستم مورد استفاده قرار می‌گیرد. موقعیت آن بین پکیج حرارتی و لوله ورودی آب سرد به پکیج است و با باز کردن آن، آب به مقدار استاندارد و مجاز ۵ بار به سیستم وارد می‌شود.

 ۹-شیر تخلیه ی آب مدار گرمایش:در هنگام انجام تعمیرات و سرویس‌دهی به پکیج حرارتی، از این شیر برای تخلیه آب موجود در سیستم استفاده می‌کنیم.

۱۰- NTC یا سنسور حرارتی مدار آبگرم مصرفی:این بخش برای سنجش دمای لوله مبدل آبگرم مصرفی به کار می‌رود و در صورت افزایش دما فراتر از حد مجاز، مشعل دستگاه خاموش می‌شود تا از بروز هر نوع حادثه ناخواسته جلوگیری شود.

۱۱-شیر اطمینان:نوعی شیر وجود دارد که به تغییرات دما و فشار حساس است. این شیر زمانی فعال می‌شود که فشار سیستم از Bar 3 فراتر رود یا دمای آن از 99 درجه سلسیوس افزایش یابد. با باز شدن مجرای خروجی این شیر، فشار و آب اضافی از سیستم تخلیه می‌شود و به همین دلیل می‌توان آن را یک شیر ایمنی دانست. همچنین، حسگر فشار آب در این سیستم به گونه‌ای طراحی شده که اگر فشار به کمتر از Bar 1 برسد، از راه‌اندازی دستگاه جلوگیری می‌کند.

۱۲-گیج دما و فشار:این فشارسنج و دماسنج که بر روی سطح بسته‌بندی نصب شده‌اند، میزان فشار و دمای سیستم را برای ما نمایش می‌دهند.

۱۳-NTC یا کلید حرارتی مدار گرمایش:دمای لوله آب در سیستم گرمایش تحت نظارت قرار دارد و هنگامی که این دما به مقدار مشخص شده رسید، مشعل به طور خودکار خاموش می‌شود.

۱۴- ترموستات دود یا سنسور دود:حسگر یا سنسور در بخش بالای کلاهک تعدیل قرار می‌گیرد و در صورتی که به هر دلیلی عملکرد دودکش به درستی انجام نشود (و تخلیه گازهای ناشی از احتراق با مشکل مواجه شود)، دمای کلاهک تعدیل افزایش می‌یابد. این افزایش دما توسط سنسور شناسایی می‌شود و به برد فرمان ارسال می‌کند تا سیستم خاموش شود.

۱۵- منبع انبساط دیافراگمی:فشار موجود در این مخزن به طور استاندارد برابر با ۱ بار است. کاهش یا افزایش این فشار می‌تواند مشکلاتی را برای سیستم ایجاد کند، از جمله احتمال انفجار و روشن شدن ناگهانی دستگاه. داخل مخزن انبساط به دو بخش تقسیم می‌شود؛ یک بخش آن پر از گاز نیتروژن یا هوای معمولی است و بخش دیگر به سیستم گرمایش آب متصل می‌باشد.

۱۶-شیر هواگیری اتوماتیک (air vent):پمپ سیرکولاسیون بر روی دستگاه قرار دارد و به طور خودکار فرایند هواگیری را انجام می‌دهد.

۱۷-سیستم ضد یخ زدگی پکیج (Anti Freez) :سیستم جلوگیری از یخ زدگی این دستگاه به صورت مداوم با استفاده از پروب (سیم) مدار گرمایش یا پروب مدار آب گرم مصرفی عمل می‌کند. تنها کافی است که برق دستگاه وصل باشد؛ حتی اگر کلید انتخاب وضعیت در حالت خاموش (off) قرار داشته باشد، این سیستم همچنان فعال است و در فواصل زمانی مشخص، به مدت تقریبی ۶۰ ثانیه دستگاه را روشن می‌کند.
