انواع الکترود جوشکاری و کاربرد آنها؛ راهنمای جامع و تخصصی انتخاب الکترود مناسب

در صنعت جوشکاری، انتخاب صحیح الکترود نه‌تنها بر کیفیت اتصال فلزات تأثیر مستقیم دارد، بلکه بر استحکام سازه، دوام قطعه، ایمنی پروژه و حتی هزینه‌های نهایی نیز اثرگذار است. بسیاری از مشکلاتی که در سازه‌های فلزی، مخازن تحت فشار، اسکلت‌های ساختمانی و خطوط انتقال رخ می‌دهد، ریشه در انتخاب نادرست الکترود دارد. به همین دلیل شناخت دقیق انواع الکترود جوشکاری و کاربرد آنها برای هر جوشکار حرفه‌ای، مهندس ناظر و فعال حوزه صنعت فلزات ضروری است.

در این مقاله جامع، به‌صورت کاملاً تخصصی و بر اساس استانداردهای بین‌المللی AWS و DIN، انواع الکترودهای جوشکاری، ترکیبات شیمیایی، ویژگی‌های مکانیکی، موارد استفاده، مزایا و محدودیت‌های هر نوع را بررسی می‌کنیم تا بتوانید آگاهانه‌ترین انتخاب را داشته باشید.

الکترود جوشکاری چیست و چه نقشی در فرآیند جوش دارد؟

الکترود جوشکاری میله‌ای فلزی است که در فرآیند جوشکاری قوس الکتریکی (SMAW) وظیفه ایجاد قوس، انتقال جریان و تأمین فلز پرکننده را بر عهده دارد. الکترودها معمولاً دارای یک هسته فلزی و یک پوشش فلاکس هستند.

اجزای اصلی الکترود

هسته فلزی

هسته الکترود همان سیم فلزی مرکزی است که در اثر حرارت قوس ذوب شده و حوضچه مذاب را تشکیل می‌دهد.

پوشش فلاکس

پوشش بیرونی ترکیبی از مواد معدنی، سلولزی، آهکی یا روتیلی است که وظایف زیر را دارد:

• تولید گاز محافظ

• ایجاد سرباره محافظ

• تثبیت قوس

• کنترل ترکیب شیمیایی جوش

انتخاب نوع پوشش تأثیر مستقیم بر خواص مکانیکی و کیفیت نهایی جوش دارد.

دسته‌بندی انواع الکترود جوشکاری بر اساس نوع پوشش

یکی از رایج‌ترین روش‌های طبقه‌بندی الکترودها، تقسیم‌بندی بر اساس نوع پوشش است.

الکترودهای روتیلی (Rutile Electrodes)

این الکترودها حاوی دی‌اکسید تیتانیوم هستند و به دلیل سهولت استفاده، در پروژه‌های عمومی بسیار پرکاربردند.

ویژگی‌ها

• شروع قوس آسان

• پاشش کم

• ظاهر صاف و یکنواخت جوش

• جدا شدن آسان سرباره

کاربردها

• سازه‌های سبک فلزی

• تعمیرات عمومی

• کارهای ساختمانی

• پروژه‌های غیرحساس

الکترود E6013 یکی از معروف‌ترین نمونه‌های روتیلی است.

الکترودهای قلیایی یا کم‌هیدروژن (Low Hydrogen)

این نوع الکترودها برای سازه‌های حساس و تحت تنش طراحی شده‌اند.

ویژگی‌ها

• مقاومت مکانیکی بالا

• کاهش ترک هیدروژنی

• استحکام کششی زیاد

• مناسب برای فولادهای آلیاژی

کاربردها

• اسکلت فلزی ساختمان‌های بلند

• مخازن تحت فشار

• پل‌ها

• سازه‌های صنعتی سنگین

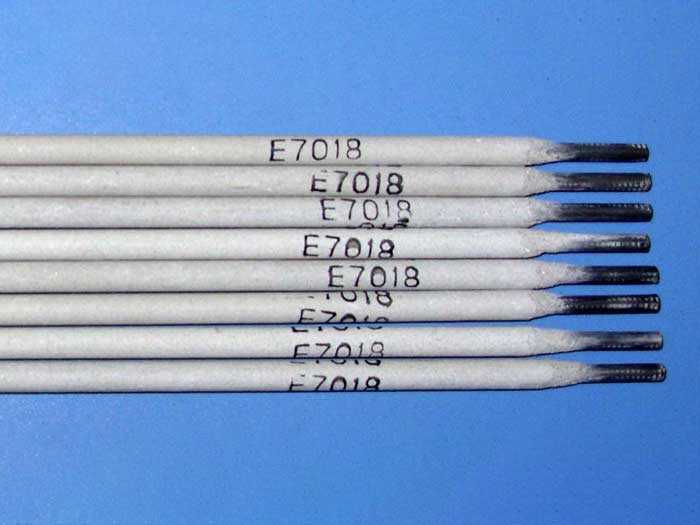

الکترود E7018 نمونه رایج این گروه است.

الکترودهای سلولزی

این الکترودها دارای درصد بالایی از مواد آلی هستند و قوس بسیار عمیق ایجاد می‌کنند.

ویژگی‌ها

• نفوذ بالا

• مناسب برای پاس ریشه

• تولید دود زیاد

• سرباره نازک

کاربردها

• خطوط انتقال نفت و گاز

• لوله‌کشی صنعتی

• جوشکاری عمودی رو به پایین

E6010 و E6011 در این دسته قرار می‌گیرند.

مطالب مرتبط: آموزش جوشکاری CO2

الکترودهای اسیدی

این نوع کمتر از سایرین رایج است اما در برخی کاربردهای خاص استفاده می‌شود.

ویژگی‌ها

• جوش نرم و روان

• مناسب برای ورق‌های نازک

• مقاومت کمتر نسبت به نوع قلیایی

طبقه‌بندی الکترودها بر اساس استاندارد AWS

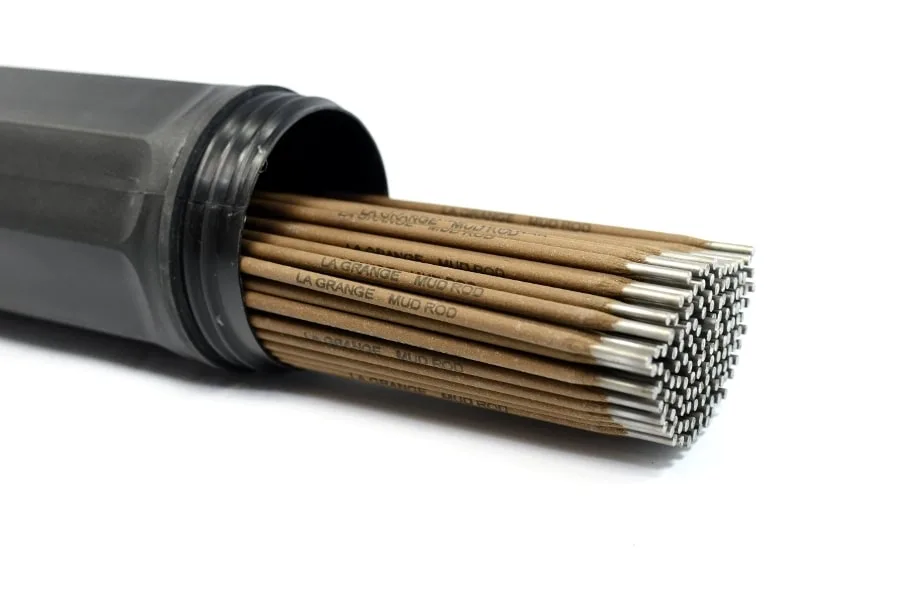

انواع الکترود جوشکاری و کاربرد آنها

سیستم نام‌گذاری AWS اطلاعات مهمی درباره الکترود ارائه می‌دهد.

مثال: E7018

• E = الکترود

• 70 = استحکام کششی 70 هزار PSI

• 1 = قابلیت استفاده در همه حالات جوشکاری

• 8 = نوع پوشش و جریان مناسب

درک این کدها به انتخاب دقیق‌تر کمک می‌کند.

انواع الکترود جوشکاری بر اساس نوع فلز پایه

الکترود مخصوص فولاد کربنی

پرکاربردترین گروه در صنایع ساختمانی و سازه‌ای هستند.

الکترود فولاد ضدزنگ (استنلس استیل)

حاوی کروم و نیکل بوده و برای صنایع غذایی، دارویی و پتروشیمی کاربرد دارند.

الکترود چدن

برای تعمیر قطعات چدنی مانند بلوک موتور و قطعات ریخته‌گری استفاده می‌شود.

الکترود آلومینیوم

دارای پوشش خاص برای جلوگیری از اکسیداسیون آلومینیوم.

مطالب مرتبط: آموزش جوشکاری برق

کاربرد انواع الکترود در صنایع مختلف

صنعت ساختمان

الکترود E7018 برای اسکلت فلزی بهترین گزینه است زیرا مقاومت بالا و ترک‌پذیری کم دارد.

صنعت نفت و گاز

الکترودهای سلولزی برای پاس ریشه لوله‌ها ایده‌آل هستند.

صنعت خودروسازی

الکترودهای روتیلی برای تعمیرات بدنه و قطعات سبک کاربرد دارند.

صنایع دریایی

الکترودهای کم‌هیدروژن برای جلوگیری از ترک در محیط مرطوب توصیه می‌شوند.

مقایسه تخصصی مهم‌ترین الکترودهای پرکاربرد

E6013

• مناسب کارهای عمومی

• یادگیری آسان

• هزینه اقتصادی

E7018

• استحکام بالا

• مناسب سازه‌های حساس

• نیازمند نگهداری در گرمخانه

E6010

• نفوذ عمیق

• مناسب لوله‌کشی

• نیاز به مهارت بالا

نکات مهم در انتخاب الکترود مناسب

ضخامت قطعه

برای قطعات ضخیم‌تر، الکترود با نفوذ بالا توصیه می‌شود.

موقعیت جوشکاری

برخی الکترودها برای حالت عمودی یا سقفی مناسب‌تر هستند.

شرایط محیطی

رطوبت بالا نیازمند الکترود کم‌هیدروژن است.

نوع جریان دستگاه

برخی الکترودها فقط با جریان DC یا AC سازگارند.

تأثیر قطر الکترود بر کیفیت جوش

قطر الکترود معمولاً بین 2 تا 5 میلی‌متر متغیر است. قطر بیشتر:

• جریان بالاتر نیاز دارد

• برای قطعات ضخیم مناسب است

قطر کمتر:

• مناسب ورق‌های نازک

• کنترل بهتر حوضچه مذاب

شرایط نگهداری الکترودها

الکترودهای کم‌هیدروژن باید در دمای حدود 100 تا 150 درجه سانتی‌گراد نگهداری شوند. جذب رطوبت می‌تواند باعث ترک در جوش شود.

اشتباهات رایج در انتخاب الکترود

• استفاده از E6013 برای سازه‌های سنگین

• نگهداری نامناسب E7018

• انتخاب قطر نامناسب

• بی‌توجهی به نوع فولاد پایه

این اشتباهات می‌تواند منجر به کاهش استحکام، ترک یا شکست سازه شود.

آینده الکترودهای جوشکاری در صنعت مدرن

با پیشرفت فناوری، الکترودهای جدید با ویژگی‌های زیر توسعه یافته‌اند:

• مقاومت بالا در برابر خوردگی

• کاهش پاشش

• بهبود خواص مکانیکی

• سازگاری با استانداردهای زیست‌محیطی

مطالب مرتبط: دوره آموزش جوشکاری آرگون

جمع‌بندی نهایی

شناخت دقیق انواع الکترود جوشکاری و کاربرد آنها نقش تعیین‌کننده‌ای در کیفیت، دوام و ایمنی سازه دارد. الکترودهای روتیلی برای کارهای عمومی، قلیایی برای سازه‌های حساس، و سلولزی برای نفوذ عمیق بهترین انتخاب‌ها هستند.

سوالات متداول درباره انواع الکترود جوشکاری و کاربرد آنها

در این بخش به رایج‌ترین پرسش‌هایی که جوشکاران، کارآموزان فنی، مهندسان سازه و فعالان صنایع فلزی درباره انواع الکترود جوشکاری و کاربرد آنها مطرح می‌کنند، به‌صورت تخصصی و دقیق پاسخ داده می‌شود.

الکترود E6013 برای چه کاری مناسب است؟

الکترود E6013 یکی از پرکاربردترین الکترودهای روتیلی است که برای کارهای عمومی، سازه‌های سبک، درب و پنجره‌سازی، تعمیرات خانگی و پروژه‌های ساختمانی غیرحساس استفاده می‌شود. این الکترود قوس نرم و پایدار ایجاد می‌کند، پاشش کمی دارد و برای افراد مبتدی نیز مناسب است. با این حال برای سازه‌های سنگین یا تحت تنش بالا توصیه نمی‌شود.

تفاوت اصلی بین E6013 و E7018 چیست؟

تفاوت اصلی در استحکام و نوع پوشش است. E7018 یک الکترود کم‌هیدروژن با استحکام کششی بالاتر (70 هزار PSI) است و برای سازه‌های حساس مانند اسکلت فلزی، پل‌ها و مخازن تحت فشار استفاده می‌شود. در مقابل، E6013 استحکام کمتری دارد و بیشتر برای کارهای سبک مناسب است. همچنین E7018 نیاز به نگهداری در گرمخانه دارد تا رطوبت جذب نکند.

کدام الکترود برای جوشکاری اسکلت فلزی ساختمان مناسب‌تر است؟

برای اسکلت فلزی ساختمان، معمولاً الکترود E7018 بهترین انتخاب است زیرا مقاومت مکانیکی بالا، چقرمگی مناسب و احتمال ترک‌خوردگی پایین‌تری دارد. در پروژه‌های ساختمانی که تحت نظارت مهندسی اجرا می‌شوند، اغلب استفاده از الکترود کم‌هیدروژن الزامی است.

آیا می‌توان از یک نوع الکترود برای همه کارها استفاده کرد؟

خیر. انتخاب الکترود باید بر اساس نوع فلز پایه، ضخامت قطعه، شرایط محیطی، موقعیت جوشکاری و الزامات سازه انجام شود. استفاده از یک الکترود عمومی برای همه پروژه‌ها می‌تواند منجر به ضعف اتصال، ترک یا حتی شکست سازه شود.

چرا الکترود E7018 باید در گرمخانه نگهداری شود؟

پوشش الکترود E7018 به رطوبت حساس است. جذب رطوبت باعث ورود هیدروژن به فلز جوش شده و احتمال ترک هیدروژنی را افزایش می‌دهد. به همین دلیل این الکترود باید در دمای حدود 100 تا 150 درجه سانتی‌گراد در گرمخانه مخصوص نگهداری شود.

الکترود سلولزی برای چه کاربردی مناسب است؟

الکترودهای سلولزی مانند E6010 و E6011 برای نفوذ عمیق و پاس ریشه در لوله‌کشی‌های صنعتی، خطوط انتقال نفت و گاز و پروژه‌های عمودی رو به پایین استفاده می‌شوند. این الکترودها قوس قوی و نفوذ بالا دارند اما دود بیشتری تولید می‌کنند و نیاز به مهارت بالاتری دارند.

چگونه قطر مناسب الکترود را انتخاب کنیم؟

قطر الکترود باید متناسب با ضخامت قطعه انتخاب شود. برای ورق‌های نازک معمولاً از الکترود 2 یا 2.5 میلی‌متری استفاده می‌شود، در حالی که برای قطعات ضخیم‌تر از قطرهای 3.2 یا 4 میلی‌متر استفاده می‌شود. انتخاب قطر نامناسب می‌تواند باعث سوختگی ورق یا نفوذ ناکافی شود.

آیا الکترود AC و DC تفاوت دارند؟

بله. برخی الکترودها فقط با جریان مستقیم (DC) عملکرد مطلوب دارند، در حالی که برخی دیگر با جریان متناوب (AC) نیز سازگار هستند. هنگام خرید الکترود باید به مشخصات درج‌شده روی بسته‌بندی توجه کرد تا با نوع دستگاه جوش سازگار باشد.

بهترین الکترود برای جوشکاری ورق نازک چیست؟

برای ورق‌های نازک، الکترود روتیلی E6013 با قطر کم انتخاب مناسبی است زیرا قوس نرم‌تری ایجاد می‌کند و احتمال سوراخ شدن ورق کمتر است. همچنین کنترل حوضچه مذاب در این نوع الکترود آسان‌تر است.

آیا الکترود تاریخ انقضا دارد؟

الکترودها به‌صورت مستقیم تاریخ انقضا ندارند، اما در صورت نگهداری در محیط مرطوب، کیفیت پوشش آنها کاهش می‌یابد. الکترودهای کم‌هیدروژن در صورت جذب رطوبت باید مجدداً در آون خشک شوند. استفاده از الکترود مرطوب می‌تواند کیفیت جوش را به‌شدت کاهش دهد.

الکترود مناسب برای جوشکاری چدن چیست؟

برای جوشکاری چدن معمولاً از الکترودهای نیکل‌دار یا مخصوص چدن استفاده می‌شود. این الکترودها انعطاف‌پذیری بالاتری دارند و از ترک‌خوردگی در قطعات چدنی جلوگیری می‌کنند. جوشکاری چدن نیازمند پیش‌گرم و سرد کردن کنترل‌شده است.

چرا در برخی پروژه‌ها استفاده از الکترود کم‌هیدروژن الزامی است؟

در سازه‌های تحت بار دینامیکی یا شرایط تنش بالا، وجود هیدروژن در فلز جوش می‌تواند ترک‌های ریز ایجاد کند که در طول زمان گسترش می‌یابند. الکترودهای کم‌هیدروژن مانند E7018 میزان هیدروژن قابل نفوذ را کاهش داده و ایمنی سازه را افزایش می‌دهند.

آیا کیفیت الکترود در قیمت نهایی پروژه تأثیر دارد؟

بله. استفاده از الکترود باکیفیت باعث کاهش دوباره‌کاری، کاهش عیوب جوش، افزایش سرعت اجرا و افزایش دوام سازه می‌شود. در پروژه‌های صنعتی، انتخاب الکترود مناسب می‌تواند هزینه‌های بلندمدت تعمیر و نگهداری را به‌شدت کاهش دهد.

چگونه بفهمیم الکترود مناسب پروژه ما چیست؟

برای انتخاب دقیق باید موارد زیر بررسی شود:

• نوع فلز پایه

• ضخامت قطعه

• موقعیت جوشکاری

• استاندارد فنی پروژه

• شرایط محیطی

• نوع دستگاه جوش

در پروژه‌های حساس، مشاوره با مهندس جوش یا مطالعه WPS (دستورالعمل جوشکاری) ضروری است.

آیا استفاده از الکترود ارزان باعث کاهش کیفیت جوش می‌شود؟

در بسیاری موارد بله. الکترودهای بی‌کیفیت ممکن است پوشش نامرغوب، ترکیب شیمیایی ناپایدار یا نفوذ ضعیف داشته باشند که باعث کاهش استحکام و افزایش عیوب جوش می‌شود. در پروژه‌های صنعتی استفاده از برندهای معتبر توصیه می‌شود.
